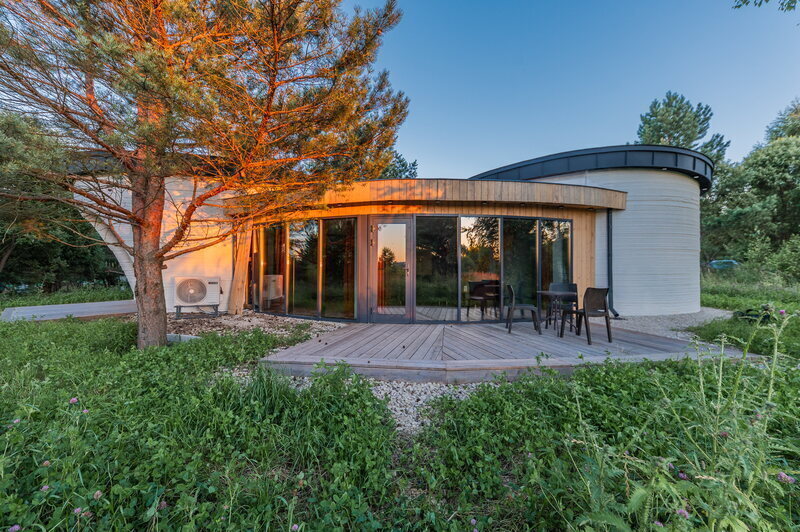

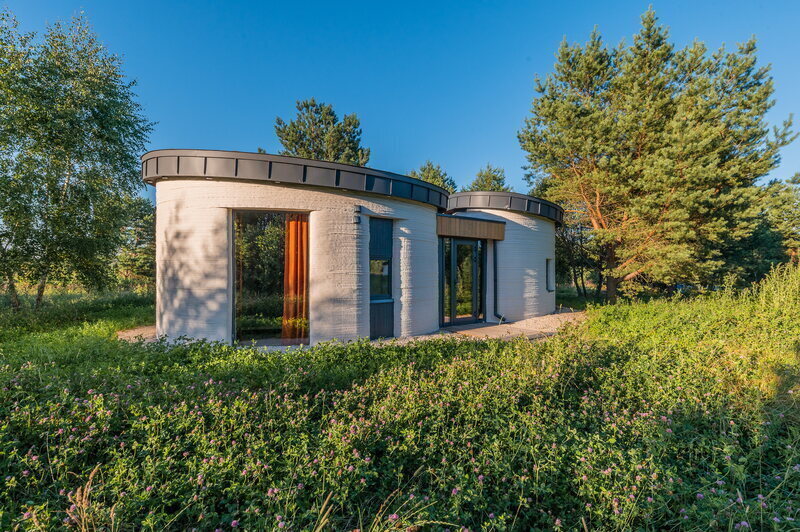

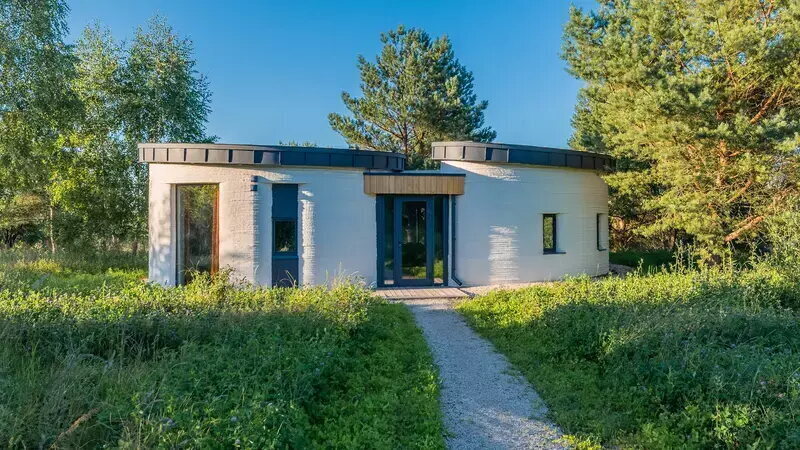

«Микодом» стал шестым домом, возведённым командой WONDERDOM с применением строительного 3D-принтера. Каждый новый объект позволяет совершенствовать технологию печати, точнее настраивать оборудование и отрабатывать сложные конструктивные узлы.
Автор проекта — архитектор Светлана Голикова. Проект вошёл в число финалистов конкурса 3D-домов для экопарка «ЯсноПоле».
По своей геометрии «Микодом» проще некоторых предыдущих объектов: большая часть стен выполнена вертикально. Основной конструктивной задачей стала арка с большим консольным выносом.

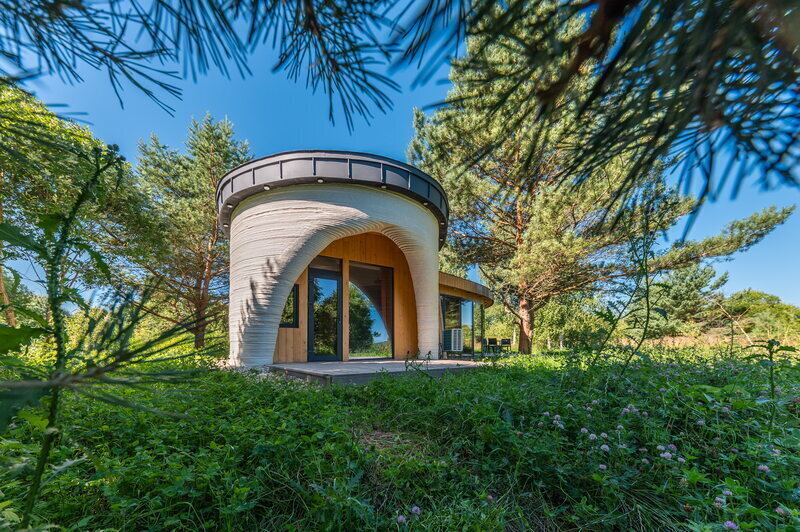

Консольная арка
Особенность арки заключается в том, что часть конструкции выступает за плоскость стены и не имеет опоры непосредственно под собой. При проектировании требовалось учесть собственный вес арки и нагрузку от консольного участка.
Дополнительную сложность создаёт оконный проём, расположенный под аркой. Одной печатной конструкции было недостаточно для восприятия всех нагрузок, поэтому внутри предусмотрели железобетонный каркас.
Каркас выполняет несущую функцию, удерживает консольную часть арки и передаёт нагрузку на основные конструкции здания.
Утепление конструктивного узла
Арка расположена в зоне перехода между наружной стеной и отапливаемым помещением.
Железобетонный каркас обладает высокой теплопроводностью, поэтому в месте его примыкания к наружной части стены требовалось предусмотреть теплоизоляцию. Это необходимо, чтобы снизить теплопотери и исключить образование мостика холода.
В проекте отдельно проработали узел соединения железобетонного каркаса, печатных стен и теплоизоляционного слоя.
Развитие технологии 3D-печати
Работа над «Микодомом» показала, как строительная 3D-печать сочетается с традиционными железобетонными конструкциями. Принтер формирует стены и сложную геометрию здания, а железобетонный каркас усиливает участки с повышенной нагрузкой.
На следующем объекте команда WONDERDOM планирует решить ещё более сложную конструктивную задачу — напечатать элементы кровли на строительном 3D-принтере.
3D-печать значительно сокращает путь от идеи до реализации. Архитекторам будет проще воплощать в жизнь свои самые смелые идеи, а лучшие из них станут доступны многим, с возможностью внести необходимые изменения в проект»
Светлана Голикова
3D-печать домов меняет подходы к проектированию, снимая экономические и технологические ограничения на строительство органических криволинейных форм.

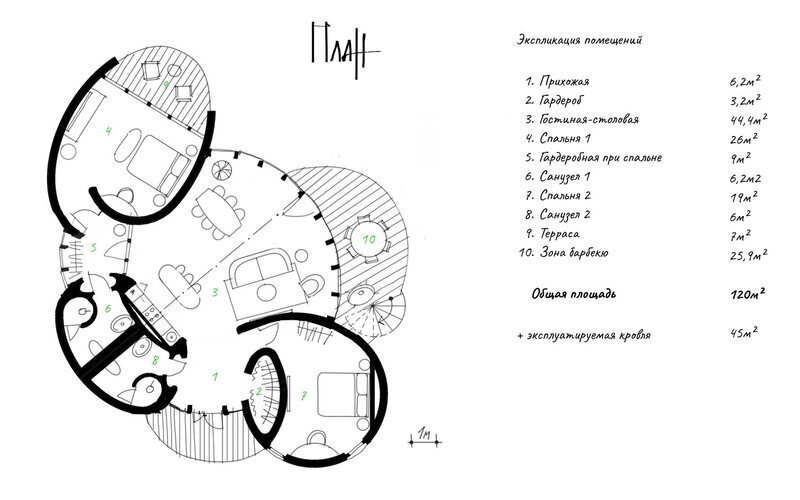

При разработке концепции мы руководствовались следующими принципами:
- Обеспечение приватности жилых помещений и гостиной;
- Обустройство эксплуатируемой кровли;

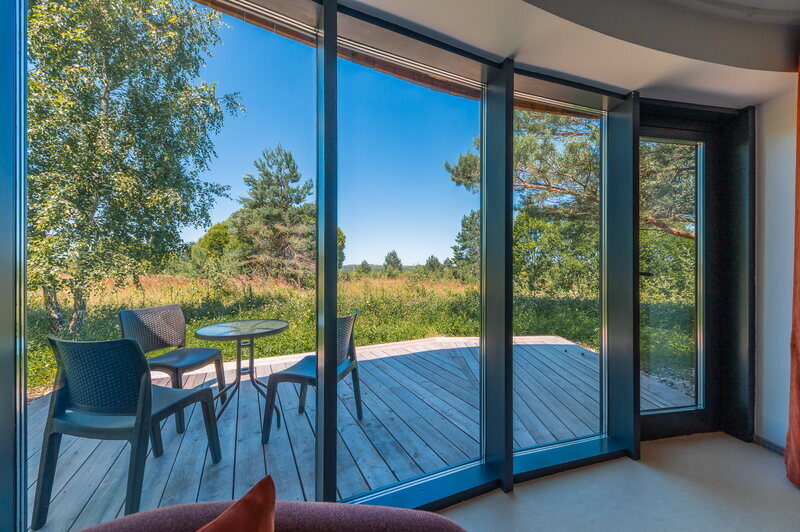

- Связь экстерьера и интерьера дома.
Технические решения:
- Зонируем печатные области для уменьшения размеров области печати и возможности одновременного выполнения разных стадий. Объединяем их с помощью центрального ядра с панорамным остеклением.
- Полость печатной стены может служить несъёмной опалубкой и быть заполнена монолитным бетоном с металлическим каркасом.
- Все проёмы в печатных стенах — арочные, без перемычек.
- Дверные проёмы располагаются между параллельными участками стен.
- Использование световодов в кровле.
